Remotino Nano Dual Rail: Controllo Avanzato per Trenini Analogici con Arduino
Le tecnologie di controllo per modellismo ferroviario consentono di gestire in modo preciso e fluido i rotabili analogici.Remotino Nano Dual Rail elenco voci:
- I limiti della corrente continua e i vantaggi del PWM
- Funzionalita' avanzate: JOIN e BOOST per i binari
- Gestione accessori e schede rele'
- Software Remotino Display e sviluppo Open Source
I limiti della corrente continua e i vantaggi del PWM
Chiunque gestisca un plastico ferroviario con trenini analogici conosce il limite storico dei classici alimentatori a trasformatore variabile: muovere le locomotive a velocita' bassissime senza farle strappare risulta complesso. Negli alimentatori tradizionali, per ridurre la velocita' si riduce la tensione continua nominale. A tensioni basse il motore perde la forza di spunto necessaria per vincere gli attriti meccanici. Con il controllo PWM (Pulse-Width Modulation) adottato da Remotino Nano, il motore viene alimentato tramite impulsi a piena tensione variando il Duty Cycle. Questo garantisce una coppia costante anche al minimo e permette di ottenere partenze e fermate graduali, con una velocita' realmente in scala 1:87.Funzionalita' avanzate: JOIN e BOOST per i binari

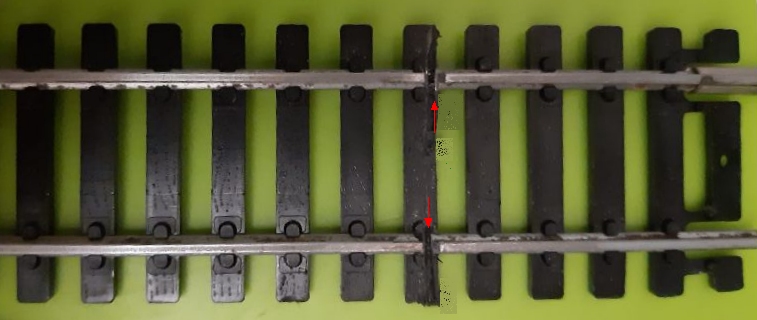

Il sistema permette di gestire due linee indipendenti tramite un comodo telecomando a infrarossi. La funzione JOIN consente di unire temporaneamente i due circuiti alimentandoli alla medesima tensione e direzione, permettendo al treno di passare dal Binario 1 al Binario 2 senza sbalzi o cortocircuiti. Qualora una locomotiva a velocita' minima incontri un tratto critico, come una salita o un carico pesante, la funzione BOOST eroga brevi impulsi alla massima potenza per sbloccare il motore senza alterare la velocita' impostata.Gestione accessori e schede rele'

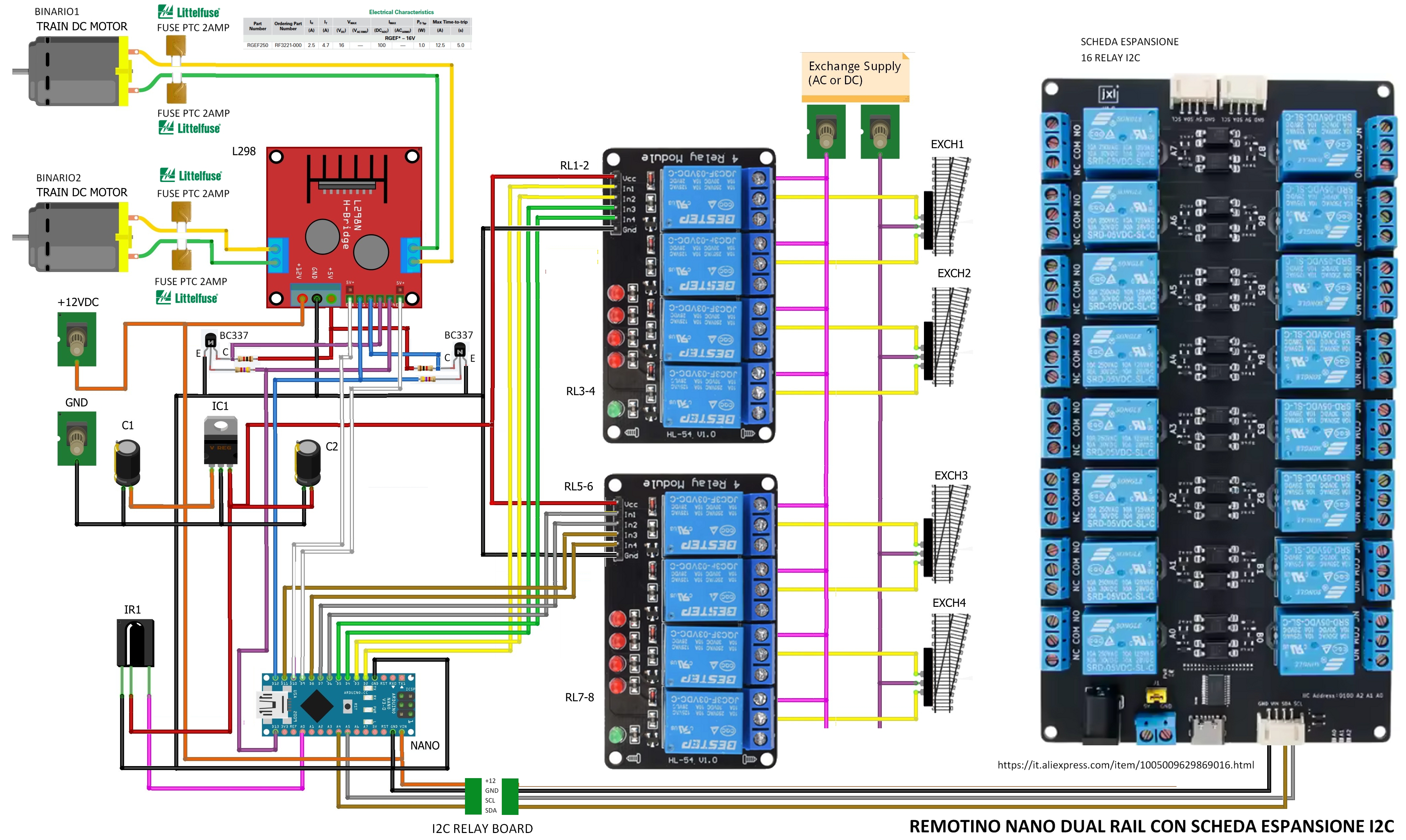

Oltre al controllo della trazione, Remotino Nano Dual Rail integra la gestione di 8 rele', espandibili tramite bus I2C. Questi rele' consentono la commutazione degli scambi in modalita' monostabile o bistabile, la gestione dell'illuminazione del plastico, dei segnali e l'alimentazione dei tronchini morti. Le configurazioni scelte vengono memorizzate direttamente nella memoria EEPROM di Arduino Nano, cosi' da essere mantenute anche dopo lo spegnimento della centralina.Software Remotino Display e sviluppo Open Source

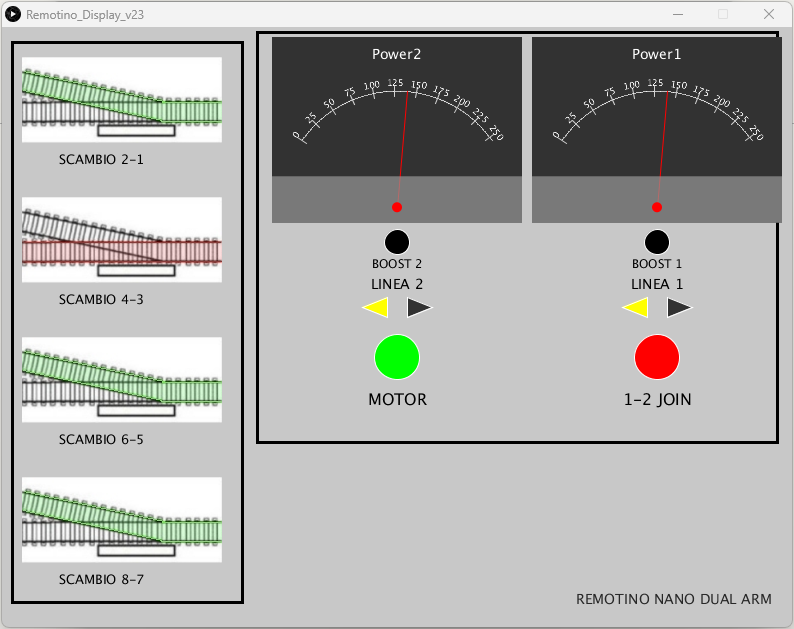

Collegando la scheda al computer tramite porta USB e' possibile avviare il programma Remotino Display. Questo pannello di controllo mostra in tempo reale lo stato dei motori, la direzione di marcia, l'attivazione della modalita' JOIN e la potenza erogata tramite VU meter analogici. Tutto il progetto, inclusi gli schemi KiCad e il codice sorgente, e' totalmente Open Source e replicabile anche da chi possiede conoscenze base di elettronica. Il link per trovare tutta la documentazione e replicare il progetto è https://github.com/shop2007/Remotino-nano-Dual-Rail/ .
