Finder OPTA: Come Programmare un PLC Industriale con l'IDE di Arduino (Senza Errori)

Fino a poco tempo fa, il mondo dell'automazione industriale e quello della programmazione embedded su microcontrollori parlavano due lingue completamente diverse. Da un lato i PLC, solidi, certificati ma legati a logiche tradizionali come il Ladder (LD) o il Testo Strutturato (ST). Dall'altro l'ecosistema Arduino, flessibile, open-source e basato su C/C++, ma spesso limitato ad ambienti di prototipazione per la mancanza di hardware certificato per quadro elettrico.

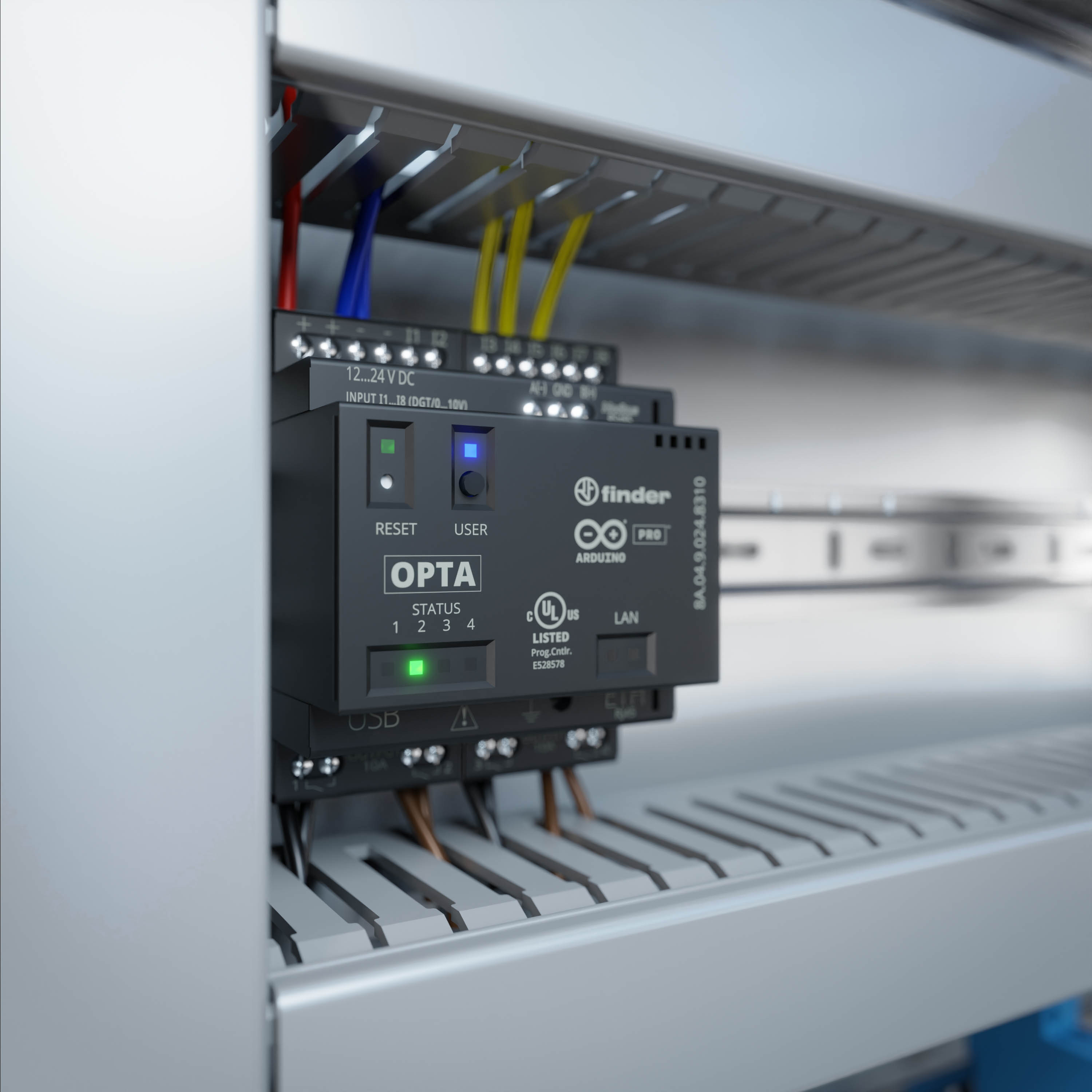

Con il Finder OPTA, questo divario si è azzerato. Sviluppato in collaborazione con Arduino Pro, questo Programmable Logic Relay (PLR) unisce la robustezza di un PLC industriale alla flessibilità di programmazione del C/C++ tramite l'IDE di Arduino.

La Transizione dal Prototipo alla Produzione: Il Limite della Didattica

Un fenomeno sempre più comune nel panorama dell'elettronica fai-da-te è l'entusiasmo dei maker novizi, molti dei quali sognano di fare il grande salto: utilizzare Arduino non solo per piccoli prototipi da scrivania, ma per applicazioni reali, industriali o di domotica complessa.

Tuttavia, l'impatto con la realtà tecnica può essere disorientante. Ci si scontra rapidamente con un limite strutturale: le schede Arduino classiche nascono principalmente per scopi didattici e di prototipazione rapida. Di conseguenza, non possiedono di default le certificazioni industriali necessarie (come la conformità agli standard di sicurezza, l'immunità ai disturbi elettromagnetici o la tolleranza a range di temperatura estremi) richieste per usi critici o commerciali.


Passare da una scheda di sviluppo (come un Arduino Uno o un comune modulo ESP32) a un PLC reale comporta un radicale cambio di paradigma. In questo articolo vedremo le caratteristiche hardware delle diverse taglie di Finder OPTA e come gestire le 3 sfide cruciali per un'implementazione industriale affidabile.

Le Taglie del Finder OPTA: Quale Scegliere?

L'OPTA si presenta compatto (4 moduli DIN) ed è alimentato a 12-24 VDC. Dispone di 8 ingressi configurabili (analogici o digitali) e 4 uscite a relè da 10 A. La differenza entre i modelli risiede esclusivamente nella connettività:

Caratteristica / Modello	OPTA Lite (8A.04.9.024.8300)	OPTA Plus (8A.04.9.024.8310)	OPTA Advanced (8A.04.9.024.8320)
Porta USB-C	Opzioni di programmazione/Log	Opzioni di programmazione/Log	Opzioni di programmazione/Log
Porta RJ45 (Ethernet)	Sì (Modbus TCP/IP)	Sì (Modbus TCP/IP)	Sì (Modbus TCP/IP)
Porta RS485	No	Sì (Modbus RTU)	Sì (Modbus RTU)
Wi-Fi / BLE	No	No	Sì

Consiglio per l'implementazione: Se devi semplicemente fare telecontrollo o connetterti a un server locale tramite MQTT, la versione Lite o Plus (se usi Modbus su fili) è sufficiente. Se hai bisogno di interfacciarti con sensori IoT wireless o creare un gateway flessibile, la versione Advanced è d'obbligo.

Sfida 1: Il "Ciclo di Scansione" (Scan Cycle) vs void loop()

Chi programma su Arduino è abituato a scrivere codice lineare all'interno della funzione loop(). Se serve aspettare che un sensore risponda, si usa spesso un costrutto bloccante come delay(500);. In ambito industriale, questo approccio è un errore grave.

I PLC funzionano in modo deterministico secondo un ciclo rigido e sequenziale:


Se inserisci un delay() nel codice del Finder OPTA, blocchi l'intero ciclo: la lettura degli ingressi e l'aggiornamento delle uscite vengono congelati. Se in quel secondo in cui il PLC è "addormentato" un operatore preme un pulsante di stop o un sensore rileva un'anomalia, il PLC non se ne accorgerà, causando potenziali danni o l'intervento del Watchdog Timer hardware, che resetterà il dispositivo per sicurezza.

La Soluzione: Codice Non Bloccante (Stati e Millis)

Invece di bloccare il flusso, devi usare la funzione millis() per creare macchine a stati finiti (FSM).

Evita questo approccio (ERRORE IN AMBITO PLC):

digitalWrite(RELAY_1, HIGH);
delay(2000);
digitalWrite(RELAY_1, LOW);

Usa invece questo approccio strutturato:

unsigned long previousMillis = 0;
const long interval = 2000;
bool relayActive = false;

void loop() {
  unsigned long currentMillis = millis();

  // Logica di attivazione (es. pressione pulsante su Ingresso A0)
  if (digitalRead(A0) == HIGH && !relayActive) {
    digitalWrite(D0, HIGH); // Accendi Relè 1
    previousMillis = currentMillis;
    relayActive = true;
  }

  // Spegnimento senza bloccare il ciclo di scansione
  if (relayActive && (currentMillis - previousMillis >= interval)) {
    digitalWrite(D0, LOW); // Spegni Relè 1
    relayActive = false;
  }
}

Sfida 2: Rumore Elettrico e Protezione degli I/O

A differenza dei pin a 5V di un Arduino Uno, gli ingressi dell'OPTA lavorano a 24V e sono optoisolati. Questo significa che un picco di tensione indotto da un motore sulla linea non brucerà il potente processore Dual-Core STM32H7.

Teleruttori e inverter generano forti disturbi elettromagnetici (EMI) che possono causare "falsi positivi" sui pin digitali.

Come risolvere:
- Debounce Software: Implementa un controllo temporale (es. stabilità del segnale per almeno 50ms prima di convalidarlo).
- Configurazione Ingressi Analogici: In modalità 0-10V, implementa nel codice una media mobile per stabilizzare le letture ed eliminare i picchi di rumore.

Sfida 3: Gestione della Memoria Ritentiva

Cosa succede se manca improvvisamente la corrente nell'impianto? Su un Arduino standard, le variabili in RAM vengono azzerate e al riavvio il programma riparte da zero. In un contesto industriale, perdere il conteggio dei pezzi prodotti o la ricetta corrente è inaccettabile.

Il Finder OPTA permette di accedere a porzioni di memoria non volatile. Quando sviluppi l'architettura del tuo software:
- Identifica chiaramente quali variabili devono essere ritentive (es. parametri di calibrazione, contatori totali).
- Sfrutta le librerie specifiche fornite da Arduino Pro per salvare questi dati sulla memoria flash interna del chip in modo sicuro.
- Evita scritture continue che potrebbero usurare la memoria precocemente (utilizza il salvataggio solo al cambio effettivo di stato o in caso di imminente power-down se supportato dall'hardware).

Conclusioni: Verso l'Implementazione Reale

Il Finder OPTA rimuove l'ostacolo della programmazione rigida in Ladder, aprendo le porte dell'industria a chiunque padroneggi il C/C++. Sfruttando la potenza del microcontrollore dual-core, puoi persino far girare la logica di controllo su un core e la gestione della connettività cloud/di rete sull'altro, garantendo prestazioni eccezionali.

Il segreto per un'applicazione di successo non sta solo nel far funzionare l'algoritmo, ma nel progettarlo rispettando le regole del determinismo industriale e della protezione dei dati.
