Come Trovare Facilmente l'Equivalente di un Transistor

Sei un appassionato di elettronica, un hobbista che ama sperimentare o magari ti dedichi alle riparazioni di vecchi circuiti? Allora ti sarà capitato almeno una volta: hai un transistor da sostituire, ma la sigla che hai sottomano sembra introvabile. Niente panico! Esiste una risorsa online che ti può salvare in queste situazioni, rendendo la ricerca dell'equivalente un gioco da ragazzi.
Parliamo del sito alltransistors.com, una vera miniera d'oro per chi si trova ad affrontare questo comune ostacolo. Vediamo insieme come usarlo.
---

Il Problema: Transistor Introvabili

Immagina di aver identificato un transistor guasto su una vecchia radio o un amplificatore. Annoti la sua sigla, ad esempio BC108, e vai nel tuo negozio di componenti elettronici di fiducia (o cerchi online). E lì, la brutta sorpresa: quel componente non è più prodotto o non è disponibile. Cosa fare? Abbandonare il progetto? Assolutamente no! La soluzione è trovare un equivalente, ovvero un altro transistor che abbia caratteristiche elettriche simili o superiori e che possa svolgere la stessa funzione nel circuito.
---

La Soluzione: alltransistors.com al Tuo Servizio

Il sito alltransistors.com è stato pensato proprio per questo. È un database vastissimo che ti permette di cercare componenti e, soprattutto, di trovare i loro equivalenti. Vediamo passo dopo passo come procedere:

Vai su alltransistors.com: Apri il tuo browser e digita l'indirizzo. Ti troverai di fronte a una pagina semplice ma funzionale.

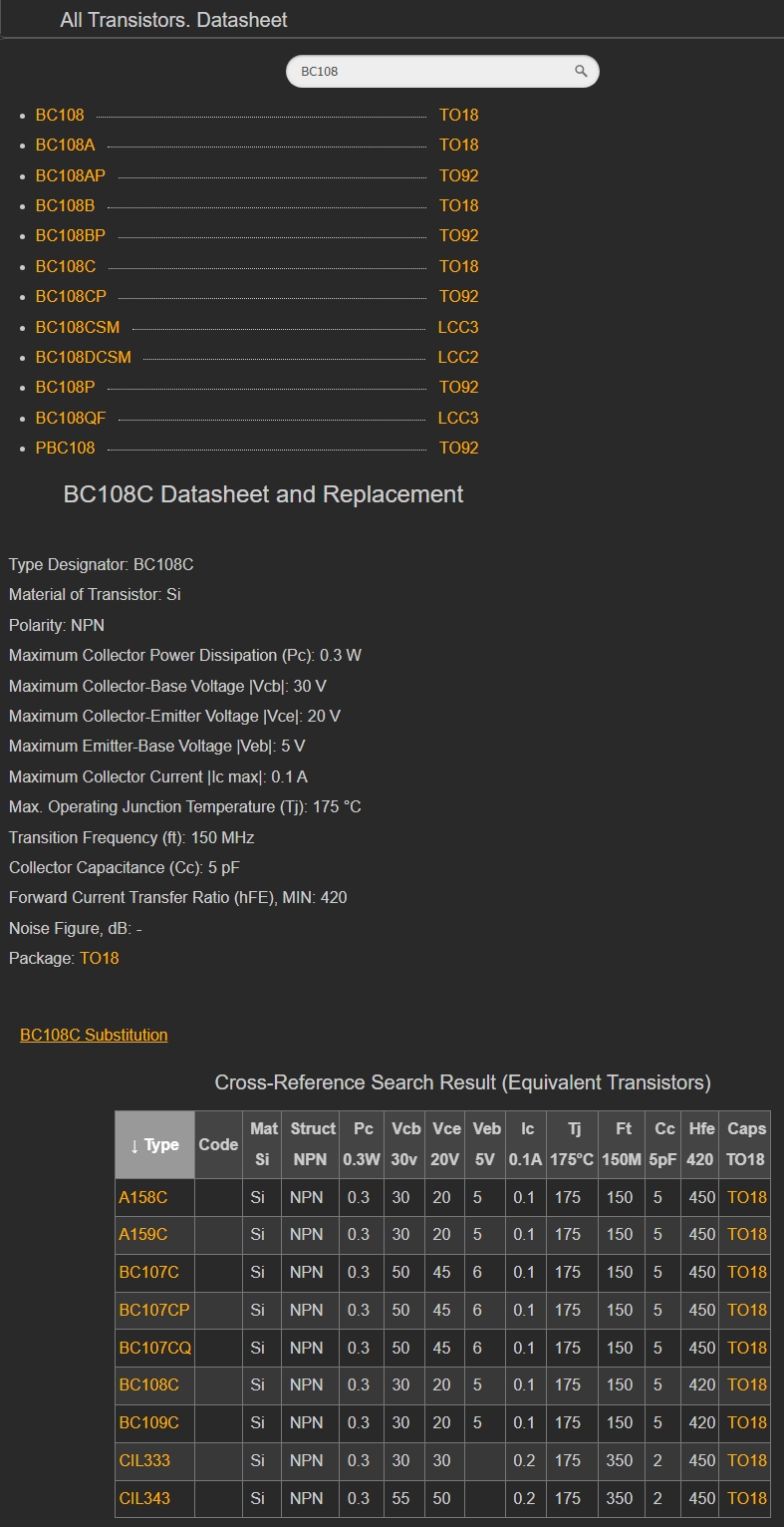

Usa il Form Search: Nella parte centrale o superiore della pagina, troverai un campo di ricerca (spesso etichettato come Search o Cerca). Qui dovrai inserire la sigla del transistor che stai cercando. Prendiamo il nostro esempio, il BC108. Digita BC108 e premi Invio o clicca sul pulsante di ricerca.
Affina la Tua Scelta: Il sito potrebbe presentarti diverse varianti della stessa sigla, come BC108A, BC108B, BC108C, ecc. Queste lettere indicano spesso variazioni in parametri specifici del transistor (ad esempio, il guadagno di corrente, Hfe). È fondamentale selezionare la sigla esatta che hai sul tuo componente per ottenere i risultati più precisi. Clicca sulla sigla corretta.
Consulta la Scheda Tecnica e Trova l'Equivalente: Una volta cliccato sulla sigla esatta, si aprirà una pagina dedicata a quel transistor. Qui troverai una scheda tecnica riassuntiva con tutti i dati salienti: tipo di transistor (NPN o PNP), massima tensione e corrente, potenza dissipabile e il famoso Hfe (guadagno).

La parte più interessante, però, è un po' più in basso. Cerca un link che riporta la dicitura BC108 Substitution (o la sigla del tuo transistor seguita da Substitution). Clicca su questo link!
L'Elenco degli Equivalenti è Qui!: Finalmente, ti si presenterà una pagina che elenca una serie di transistor equivalenti. Queste sono sigle di componenti che hanno caratteristiche simili o addirittura migliori del tuo transistor originale e che possono essere usati come sostituti. Spesso, l'elenco indica anche se l'equivalente è una sostituzione diretta o se potrebbero esserci piccole considerazioni.

---

Consigli Aggiuntivi per la Sostituzione

Controlla i Parametri Critici: Anche se un transistor è elencato come equivalente, è buona pratica dare un'occhiata rapida ai suoi parametri principali (tensione massima, corrente massima, potenza, guadagno) e assicurarti che siano uguali o superiori a quelli del componente originale. Questo è particolarmente importante per i circuiti che lavorano ad alte potenze o frequenze.
Polarità: Assicurati che il transistor equivalente abbia la stessa polarità (NPN o PNP) dell'originale.
Pinout: Controlla sempre il pinout (la disposizione dei piedini Emettitore, Base, Collettore). Anche se due transistor sono elettricamente equivalenti, potrebbero avere una disposizione dei pin diversa. Se così fosse, dovrai adattare i collegamenti sul circuito stampato.
Disponibilità: Una volta trovate le sigle equivalenti, la ricerca sul mercato (online o nei negozi fisici) sarà molto più semplice!

Con alltransistors.com, la frustrazione di un transistor introvabile diventa un lontano ricordo. Ora hai uno strumento potente per continuare le tue sperimentazioni e dare nuova vita ai tuoi progetti elettronici. Buona ricerca e buone riparazioni!

L.Pautasso (contatti: lpautas gmail) & I.A.
